Mecanismo selector de cambios

Mecanismo selector de cambios

Observa atentamente las referencias para poder familiarizarte con este sistema

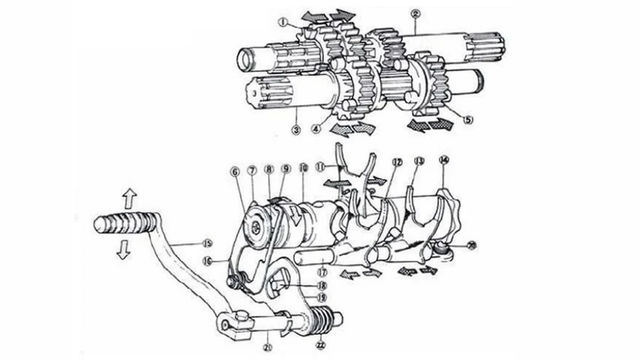

La imagen que se ve a continuación es un esquema completo de las piezas que conforman el sistema de cambios de una motocicleta. Observa atentamente las referencias para poder familiarizarte con este sistema. Ya que te vamos a mostrar la colocación del perno (o tope) del resorte del trinquete de cambios.









01. Engranaje de 3ra y 4ta marcha

02. Eje primario (de entrada)

03. Eje secundario (de salida)

04. Engranaje de 6ta marcha

05. Engranaje de 5ta marcha

07. 2° Leva del trnquiete

08. Pernos

09. 1° Leva del trinquete

10. Tambor de selector

11. Horquilla central

12. Horquilla izqueirda

13. Horquilla derecha

14. Estrella fijadora de cambio

15. Pedal de cambio

16. Resorte de trinquete

17. Varilla de la horquilla

20. Eje de pedal de cambio

21. eje de cambio de marchas

22. Resorte de retorno

23. Fijador
