Regulación con el sistema de pastillas calibradas

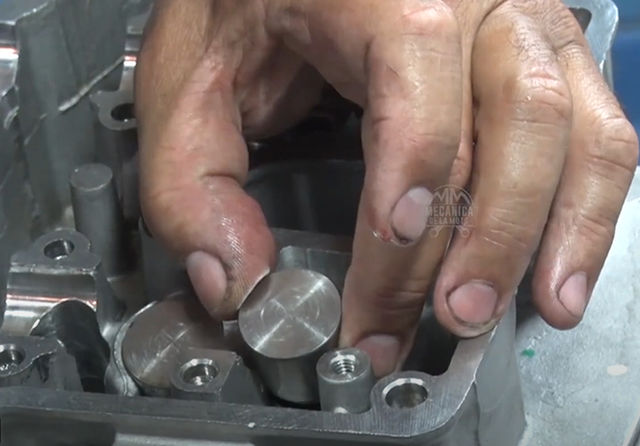

Las pastillas calibradas varían de ubicación dependiendo de los sistemas. Se pueden ubicar debajo del tanque o sobre el mismo. Si se encuentra debajo, para poder acceder a las pastillas, primero hay que desmontar el árbol de levas y extraer el tanque. En cambio, si se encuentra por sobre el tanque, una herramienta especialmente diseñada con tal fin, levantará el árbol de levas para tener acceso a las pastillas sin necesidad de desmontarlo.

En cualquiera de estos dos sistemas, debemos medir la luz de cada válvula por medio de la sonda de espesores, antes de extraerla. Del mismo modo que se hace en el método de tuerca y tornillo. Una vez medida la holgura entre el botador (taqué) y la leva con la sonda de espesores, se medirá la pastilla gastada. Para poder medirlo, antes, tenemos que extraerla.

Por ejemplo:

• Regulación con el sistema de pastillas calibradas
• Holgura original medida con la sonda: 0,45 mm.
• Pastilla gastada medida con micrómetro: 2,54 mm.

Cuando se hayan realizado estas medidas, el paso siguiente es la verificación en el manual del usuario: Cuál es la luz recomendada por el fabricante, para admisión y escape:

Luz recomendada por el manual:

admisión 0,20 mm - escape: 0,20 mm.

A continuación veremos el cálculo que hay que hacer para estimar las medidas de las pastillas nuevas que serán el reemplazo de las viejas:

(Luz medida + Pastilla gastada) - Luz recomendada = Nueva pastilla

(0,45 + 2,54) - 0,20 = 2,79 mm

De este modo, la nueva pastilla de 2,79 mm se colocará en el alojamiento del taqué y reemplazará a la anterior.
